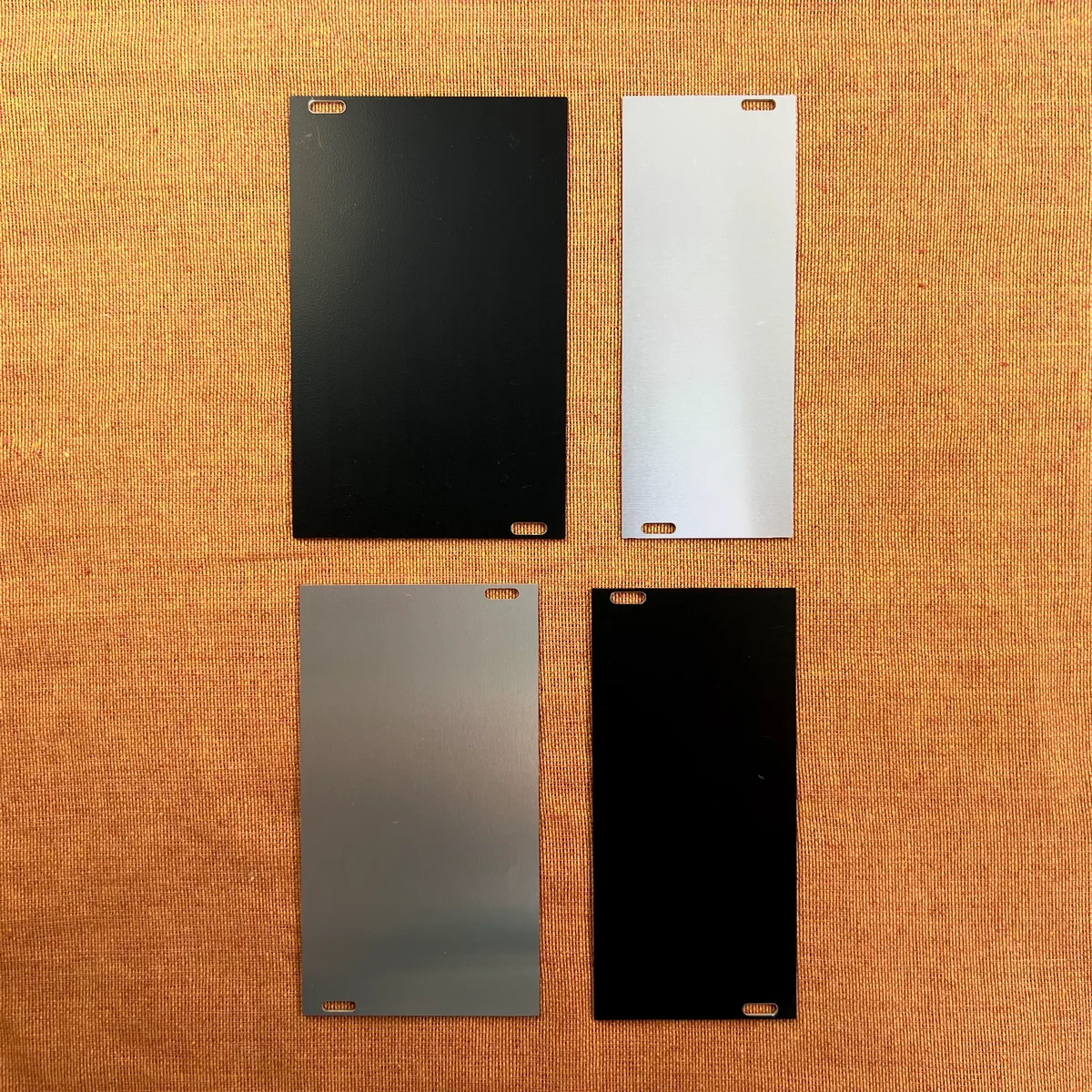

Takazudoが趣味で作ってるブランクパネルシリーズ、アルミブランクパネル3U大 4枚セットの紹介です。サイズは高さ3U、幅は10HP、12HP、14HP、16HPの4種類各1枚ずつ、素材はアルミで片側は黒の塗装なので、ラックのデザインにあわせて好きな面をご利用頂けます。

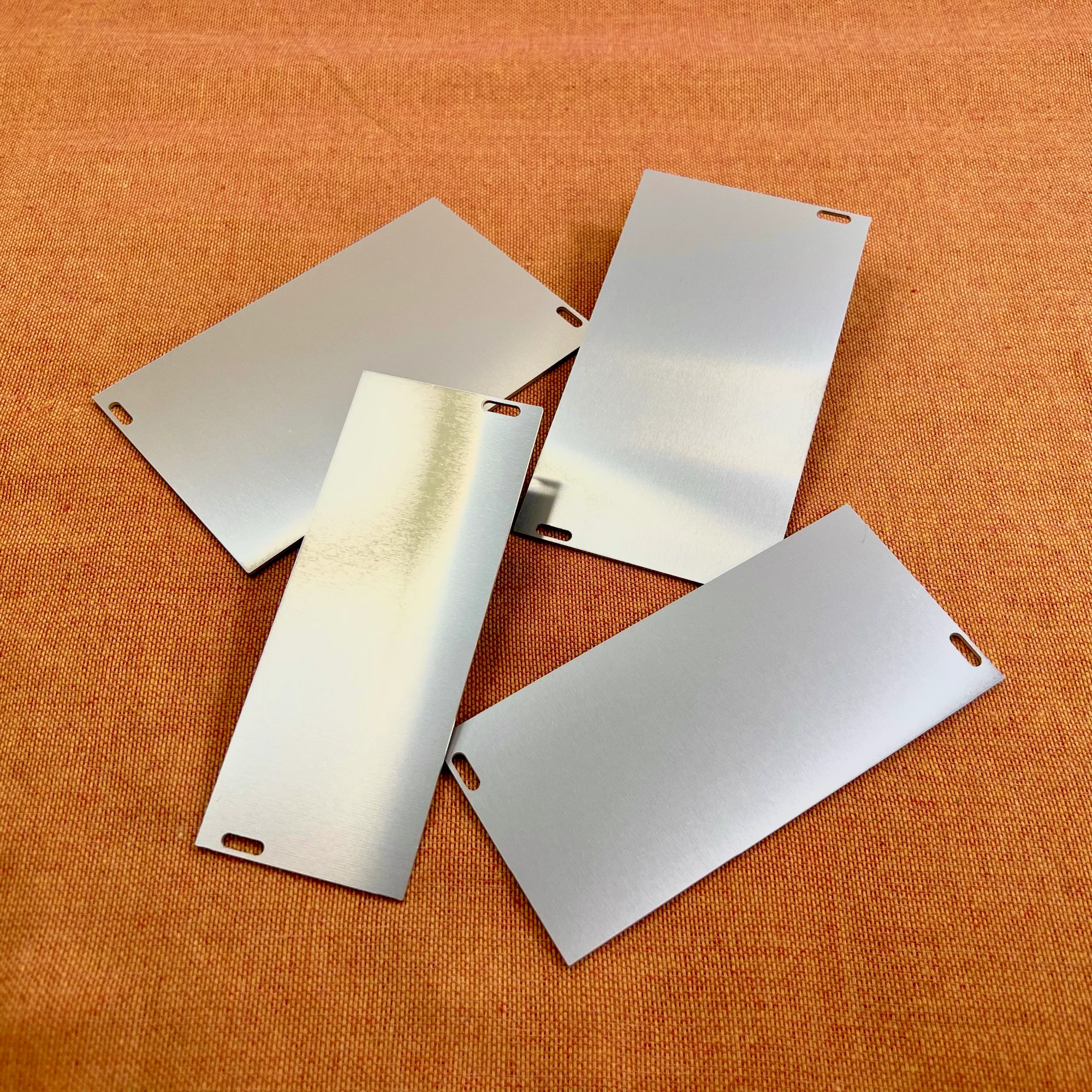

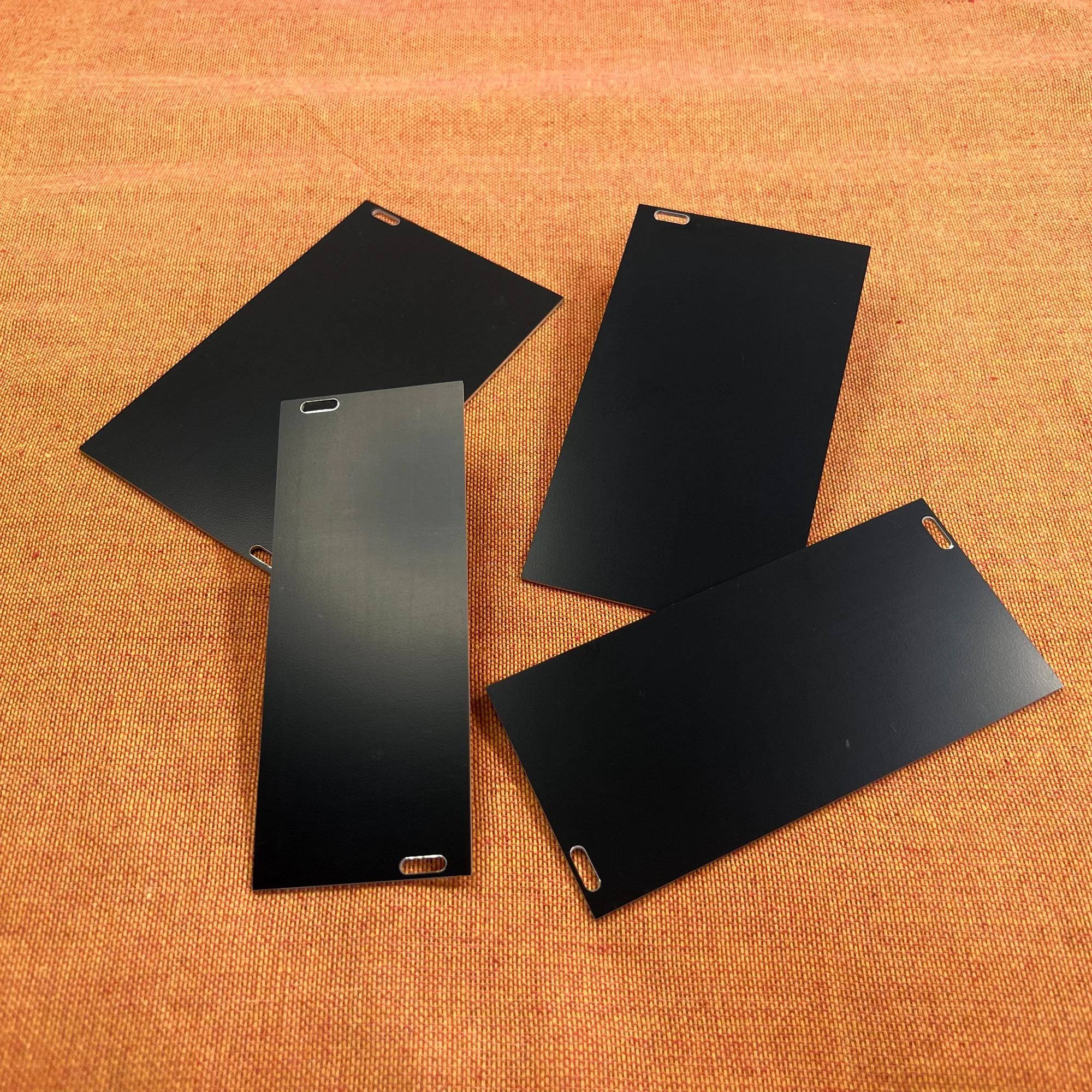

商品写真
概要
こちらのブランクパネルは、Takazudo自身がCADデータ作り発注し、工場で製造されたものです。素材はアルミニウムで、片側は黒の塗装がされています。
安価な工場に発注しているため、出来上がったものの中には傷があるものや、アルミの質感が良くないものが混ざってきたりしますが、この商品ではそのようなものは選別して排除しています。
サイズと枚数
それぞれのサイズ、枚数は以下になります。
| HP | 枚数 | 幅 (mm) | 高さ (mm) | 厚さ (mm) |
|---|---|---|---|---|
| 10HP | 1 | 50.5 | 128.5 | 1.6 |
| 12HP | 1 | 60.6 | 128.5 | 1.6 |
| 14HP | 1 | 70.8 | 128.5 | 1.6 |
| 16HP | 1 | 80.9 | 128.5 | 1.6 |
3D preview / 立体で見る
モデルを回転させて、黒い塗装面とアルミ面の質感や、取り付け穴の形をご覧いただけます。セット全体の4枚と、各サイズのパネル1枚を切り替えられます。裏側に回すと、塗装していないアルミ面を確認できます。
アルミブランクパネル3U大
セットの4枚すべてと、10HP〜16HPの各パネルを立体で確認できます。
ドラッグで回転・スクロールで拡大
Parts & dimensions / パーツと寸法
セット全体とパネル1枚の形を切り替えて、寸法を確認できます。右側のアイコンから拡大・比較・全画面表示を選べます。寸法は設計値で、画面上の表示は実寸ではありません。
こだわりポイント
ただのブランクパネルなので取り立ててどうということはありませんが、一応設計時のポイントとしては、このパネルに空いているネジ穴は、2穴分の左右に若干の余裕をもたせたサイズにしている点です。
パネルのネジ穴位置を決める際、ユーロラック規格の元となっているDoepfer社の公表している寸法を参照しつつ皆作っていると思われるのですが、そのサイズキッチリにあわせると、モジュールがキツキツになってしまうことがあります。このパネルではそのサイズを考慮したうえで、余裕のある位置にネジ穴を開けています。
ほか、工場で塗装できるカラーは他にもありますが、一通りのカラーでパネルを実際に発注してみて、ムラが気になり辛く、他のモジュールのパネルに合わせやすい黒。そして背面はアルミと、使い分けられるように考慮しました。
そんなわけで、決して高級な作りではありませんが、ブランクパネルをあえて買おうとすると割とお値段がしたりするので、安く買えるものがあったら良かろうと思い、作りました。
仕様
素材: アルミニウム
幅: 10HP、12HP、14HP、16HP 各1枚ずつ
